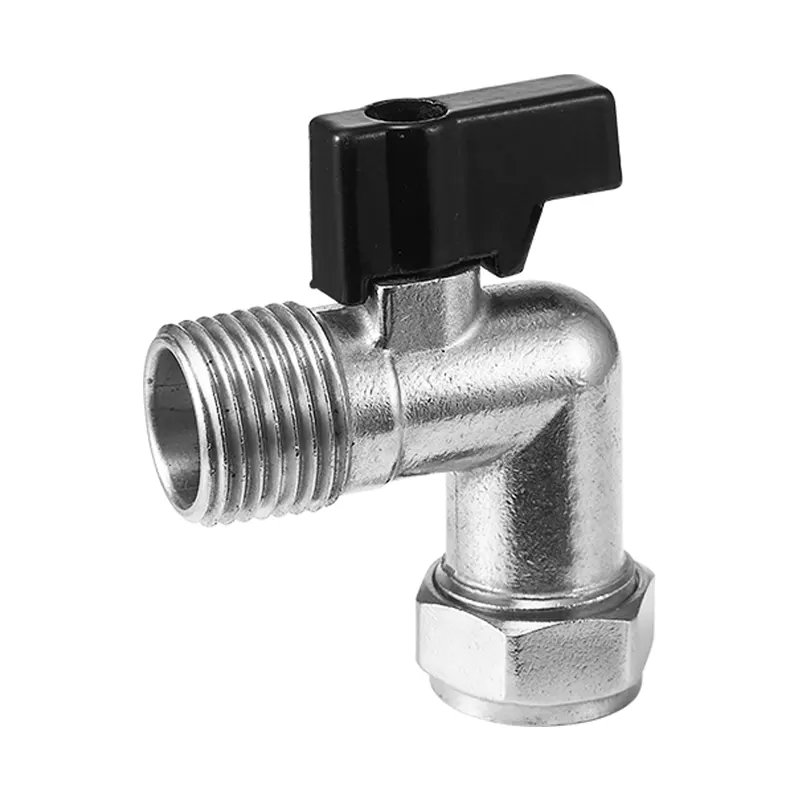

Warum ist der um 90° gebogene Vollmessing-Kugelhahn mit Außengewinde ideal für kompakte Rohrleitungsanordnungen?

Wenn Konstrukteure Rohrleitungsrouten bearbeiten, die eine 90-Grad-Richtungsänderung und eine unabhängige Absperrsteuerung erfordern,Außengewinde, 90° gebogener Vollmessing-Kugelhahnvereint zwei Funktionen in einer einzigen Einheit. Herkömmliche Rohrleitungslösungen bestehen häufig aus einem Standard-Kugelhahn und einem Winkelstück, wodurch zusätzliche Verbindungsverbindungen entstehen. Jede zusätzliche Verbindung fügt potenzielle Leckstellen hinzu und erhöht den gesamten Platzbedarf im begrenzten Innenraum von Schränken oder Geräten. Die integrierte gebogene Struktur macht zusätzliche Winkelteile überflüssig und sorgt dafür, dass der Durchflusskanal voll ausgeweitet bleibt, um den Druckverlust während der Flüssigkeitsübertragung zu reduzieren.

1. Kernkonstruktionslogik von Eckventilen für Rohrleitungen

Eckkugelhähne sind eine Neuinterpretation der herkömmlichen Durchgangsventilstruktur. Der um 90 Grad gebogene Körper vervollständigt den Richtungswechsel, während der interne Kugelmechanismus eine Vierteldrehung zum Öffnen und Schließen ermöglicht. Der Innenkanal mit vollem Durchgang sorgt dafür, dass der Innendurchmesser mit den Verbindungsrohrleitungen übereinstimmt, und vermeidet so eine Durchflussschrumpfung, die bei vielen gewöhnlichen Eckabsperrventilen häufig auftritt. Medien können durchströmen, ohne dass der Strömungswiderstand deutlich ansteigt.

Außengewindeenden ermöglichen eine direkte Gewindeverbindung zu passenden Rohranschlüssen. Bei den Anschlussarbeiten sind keine Schweißarbeiten oder aufwändige Spezialwerkzeuge erforderlich. Diese Eigenschaft erleichtert die Montage vor Ort und die spätere Demontage zu Wartungszwecken. Ingenieure können dieses Ventil austauschen oder prüfen, ohne die umliegenden Rohrleitungssegmente zu zerstören.

• Durch die integrierte 90-Grad-Biegung entfallen zusätzliche Winkelstücke und Zwischenverbindungen
• Die Kugelstruktur mit vollem Durchgang sorgt für eine stabile Durchflusskapazität und einen geringen Druckabfall
• Außengewindeschnittstellen entsprechen weit verbreiteten Standard-Rohrverbindungsspezifikationen
• Die manuelle Vierteldrehung sorgt für eine schnelle Reaktion beim Öffnen und Schließen

Viele kompakte mechanische Gehäuse und wandmontierte Sanitäranlagen profitieren von diesem Strukturkonzept.Außengewinde, 90° gebogener Vollmessing-Kugelhahneliminiert redundante Armaturenkombinationen und optimiert die räumliche Anordnung der gesamten Rohrleitung.

2. Leistung des Messingmaterials für Flüssigkeitskontrollkomponenten

Messing ist nach wie vor eine weithin bewährte Legierung für Hardware zur Flüssigkeitssteuerung. Es bietet ausgewogene mechanische Festigkeit, Korrosionsschutzeigenschaften und gute Bearbeitbarkeit. Für Betriebsumgebungen mit Wasser, Druckluft, Niederdruckgas und kompatiblen Ölmedien ist das Messingmaterial beständig gegen Oxidation und langsamen Abbau, der durch langfristigen Medienkontakt verursacht wird. Im Vergleich zu einigen leichten Legierungsalternativen behält der qualifizierte Messingventilkörper die strukturelle Stabilität bei normalen Arbeitsdruckzyklen bei.

Die Fertigungspräzision entscheidet direkt über die endgültige Dichtungsleistung. Die präzise Bearbeitung von Kugelkern, Ventilsitz und Gewindeoberfläche garantiert eine enge Passung zwischen beweglichen Teilen. Eine schlechte Verarbeitungsgenauigkeit führt zu versteckten Leckagerisiken, selbst wenn das Rohmaterial den Standardanforderungen entspricht. Auch Dichtungssitzmaterialien spielen eine wichtige Rolle, da sie wiederholte Öffnungs- und Schließzyklen ohne schnelle Alterung oder bleibende Verformung unterstützen.

Gängiger Vergleich der Ventilkörpermaterialien

Die Materialauswahl sollte dem tatsächlichen Arbeitsmedium und der Umgebungsumgebung entsprechen.Außengewinde, 90° gebogener Vollmessing-KugelhahnVerwendet Messing als Hauptkörpermaterial und zielt auf allgemeine Sanitär- und mechanische Flüssigkeitskontrollszenarien ab, bei denen das Korrosionsrisiko in einem akzeptablen Rahmen bleibt.

3. Anwendungsszenarien aus der realen Welt

Unterschiedliche Einbauorte stellen besondere räumliche und funktionale Anforderungen an Eckkugelhähne. Wenn Rohrleitungen in der Nähe von Geräteschnittstellen um 90 Grad gedreht werden müssen, kann dieses Ventil die gesamten Rohrleitungspläne erheblich vereinfachen.

Sanitärsysteme für Privathaushalte und Gewerbe

In der Wand versteckte Rohrleitungen und Versorgungskreise unter Wasserschränken haben oft einen engen Installationsraum. Die herkömmliche Ventil-Winkel-Baugruppe nimmt zu viel Platz ein. Das integrierte gebogene Ventil verbindet Wandauslassrohr und Endgeräte direkt und reduziert so die Anzahl der Verbindungsstellen. Sie gilt für Absperrstellen von Sanitäranlagen und Wasserversorgungsabzweigen innerhalb gewerblicher Toiletten.

Hilfsflüssigkeitskreisläufe mechanischer Geräte

Luftkompressoren, kleine Verarbeitungsgeräte und Kühlsysteme erfordern häufig eine lokale Abschaltung in 90-Grad-Drehpositionen. Externe Gewindeschnittstellen werden direkt an Gerätegewindeanschlüsse angeschlossen. Bediener können den Mediumfluss für Geräte-Debugging oder routinemäßige Wartungsarbeiten schnell unterbrechen, ohne die Hauptsystemleitungen schließen zu müssen.

Leichter industrieller Flüssigkeitstransfer

Druckluftabzweigleitungen in Werkstätten und Niederdruck-Flüssigkeitsverteilungsnetze benötigen zuverlässige lokale Absperrpunkte. Die kompakten Abmessungen erleichtern die Anordnung mehrerer Ventileinheiten auf begrenztem Platz im Geräteschrank. Die Vollbohrungsstruktur vermeidet Durchflussbeschränkungen, was für die Aufrechterhaltung der Systemeffizienz wichtig ist.

Für die oben genannten Installationsbedingungen gilt:Außengewinde, 90° gebogener Vollmessing-Kugelhahnbietet eine integrierte Lösung, um sowohl Richtungsänderungs- als auch Abschaltanforderungen zu erfüllen.

4. Praktische Installations- und Montageanleitung

Selbst gut gefertigte Ventile können durch unsachgemäße Installation zu Undichtigkeiten oder vorzeitigen Schäden führen. Bei der Montage vor Ort sollten mehrere Grundprinzipien beachtet werden.

Vor der formellen Installation sollte eine Sichtprüfung durchgeführt werden. Überprüfen Sie die Oberfläche des Ventilkörpers, den Gewindeabschnitt und die Griffbewegung. Stellen Sie sicher, dass sich der Kugelkern über den gesamten Öffnungs-/Schließweg reibungslos dreht. Eventuell verbleibende Metallspäne oder Schmutz im Ventilhohlraum sollten entfernt werden, um Kratzerschäden an den Dichtflächen nach der Inbetriebnahme zu vermeiden.

Für Außengewindeverbindungen muss geeignetes Gewindedichtmaterial ordnungsgemäß aufgetragen werden. Vermeiden Sie es, das Dichtungsband zu stark aufzuwickeln, da sonst Fremdkörper in die Ventilinnenkammer gelangen und die Dichtungssitze beschädigen können. Üben Sie beim Anziehen der Gewinde Kraft auf die Sechskantposition des Ventilkörpers aus. Drehen Sie niemals das gesamte Ventil, indem Sie den Griff festhalten. Ein zu hohes Drehmoment führt zum Bruch des Messingkörpers oder zur Beschädigung der Innengewindestruktur.

Reservieren Sie nach der Installation zugänglichen Raum für die Bewegung des Griffs. Stellen Sie sicher, dass der Griff beim Drehen um 90 Grad nicht gegen die Wand, den Schrank oder angrenzende Rohre stößt. Wenn die Griffposition die umgebenden Komponenten beeinträchtigt, überprüfen Sie, ob die verstellbare Griffstruktur die örtlichen Anordnungsbedingungen anpassen kann.

Das ist zu beachtenNingbo Ming Da Hai Chen Metal Products Co., Ltd.Bietet praktische Montagetipps und technische Referenzdokumente für Partner, die Ventilprodukte aus Messing mit Gewinde in verschiedenen Projektumgebungen einsetzen.

5. Leistungstests und Überlegungen zum langfristigen Service

Nach Abschluss der Installation stellt die Druck- und Leckprüfung einen notwendigen Validierungsschritt dar. Erhöhen Sie den Systemdruck schrittweise, anstatt sofort den vollen Druck auszuüben. Beobachten Sie die Gewindeanschlusspositionen und den Ventilschaftbereich auf Auslaufen oder Blasenbildung. Führen Sie mehrere vollständige Öffnungs-/Schließzyklen durch und stellen Sie sicher, dass das Ventil unter Arbeitsdruck eine vollständige Absperrwirkung erzielen kann.

Während des Langzeitbetriebs hilft eine regelmäßige visuelle Kontrolle dabei, frühzeitig abnormale Anzeichen zu erkennen. Achten Sie darauf, ob in Rohrleitungen harte Fremdkörper strömen. Körnige Verunreinigungen können die Dichtflächen des Kugelkerns und des Ventilsitzes zerkratzen und nach und nach zu inneren Undichtigkeiten führen. Bei Feststoffanteilen im Medium können entsprechende Filtereinrichtungen vorgeschaltet werden.

Betriebstemperatur und -druck sollten innerhalb des vom Produkt definierten Bereichs bleiben. Das Überschreiten der Nennarbeitsbedingungen verkürzt die Lebensdauer und birgt versteckte Sicherheitsrisiken. Wenn das System über einen längeren Zeitraum abgeschaltet wird, lassen Sie die Ventile regelmäßig öffnen und schließen, um die Flexibilität der beweglichen Teile zu gewährleisten.

Der integrierte gebogene Kugelhahn löst reale Rohrleitungslayout-Rätsel für unzählige technische Projekte. Sorgfältige Produktauswahl, standardisierte Installation und routinemäßige Zustandsprüfung tragen dazu bei, eine stabile Flüssigkeitskontrollleistung für langfristig laufende Rohrleitungssysteme aufrechtzuerhalten.
